Комплект умягчения Runxin+Purolite до 15 м3/час

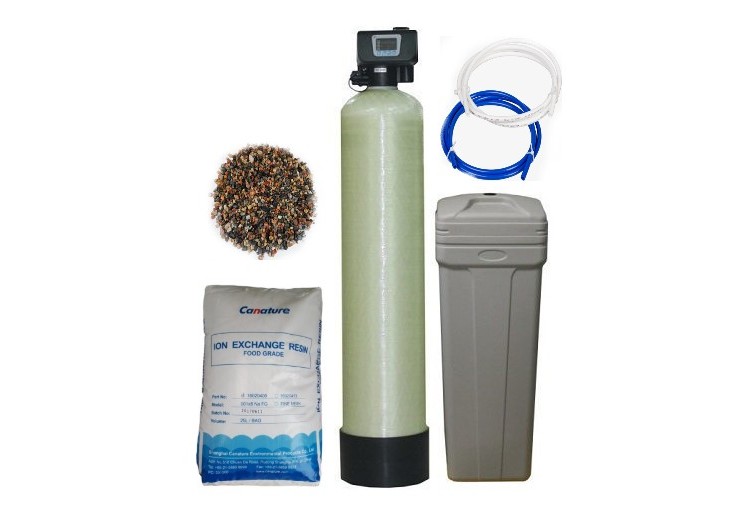

Комплект умягчения Runxin+Purolite до 15 м3/час предназначен для обработки воды на промышленных предприятиях по производству пищи, минеральной воды, соков, а также для обеспечения внутренних потребностей предприятий. Комплект умягчения включает в себя:

• клапан управления RUNXIN F77A3;
• колонна PY FRP 36x72;
• ионообменная смола Purolite C100E;
• Гравий (фракция 2-5 мм);
• солевой бак Canature BTR-350;
• трубка C.C.K. 1/2" TU-4W
• Солевой клапан VALVE 1700.

В процессе умягчения воды участвует наполнитель ионообменная смола, которая осуществляет процедуру ионного обмена, замещая ионы солей жесткости магния и кальция ионами натрия, ввиду чего происходит снижение жесткости воды. Через определенное время наполнитель теряет свои свойства, для чего в системе предусмотрен этап регенерации наполнителя при помощи раствора соли NaCl.

Клапан управления RUNXIN F77A3 на умягчение

Клапан управления выступает в качестве основного элемента автоматизации процесса умягчения воды для данной системы водоподготовки. Основной задачей клапана является автоматическое распределение потока воды внутри его распределительной системы с целью поочередного переключения режимов работы: сервис, обратная промывка, регенерация наполнителя, прямая промывка, заполнение реагентного бака водой. За автоматизацию всех процессов в клапане отвечает электронная плата управления, настройка которой осуществляется пользователем при помощи дисплея и кнопок, расположенных на переносном пульте.

Для запуска процесса регенерации в данном клапане управления применяется как встроенный в плату таймер, так и водный счетчик, расположенный на выходе из клапана. В зависимости от выбора типа регенерации (по времени, по объему) клапан через определенные промежутки времени или через определенный объем будет автоматически запускать регенерацию.

Технические характеристики клапана управления RUNXIN F77A3 на умягчение:

• Присоединительные размеры: реагентная линия-3/4", дренаж-1 1/2", вход/выход-2", посадочный-4"
• Производительность: 18 м3/час
• Рабочее давление воды: 1,5-6 бар
• Температура воды: 5-50 °С
• Подходящие корпуса фильтров: 14"-42"
• Водоподъемная трубка: 1 1/2" (50 мм)

Колонна (Стекловолокно) PY FRP 36х72

Колонна устанавливается рядом с магистралью холодной воды на ровную поверхность при помощи пластиковой треноги. На верхней части колонны имеется выход с внутренней резьбой 4" для установки на нее клапана управления. Внутри колонны осуществляется процесс умягчения воды за счет наполнителя ионообменной смолы, а также подушки из гравия. При производстве колонны применяются качественные композитные материалы, увеличивающие ее прочность и износостойкость и продлевающие срок ее эксплуатации.

Технические характеристики колонны FRP 36x72:

• Объем: 1023 л
• Присоединительный размер: 4"
• Габариты: 1920х932 мм
• Допустимая температура воды: 1–50 °С

Солевой бак Canature BTR-350

Солевой бак предназначен для приготовления реагентного раствора с его последующей подачей в колонну для проведения процедуры регенерации ионообменной смолы. Бак состоит из корпуса, верхней крышки, фальшдна, а также съемного солевого клапана, при помощи которого происходит регулирование уровня воды внутри бака, его фиксированное заполнение и осушение. Пользователь обязан вручную пополнять бак гранулированной солью для поддержания достаточно концентрированного реагентного раствора.

Технические характеристики солевого бака Canature BTS-350:

1. Материал: пластик
2. Габариты: 750х1275 мм
3. Объем: 350 л

Солевой клапан VALVE 1700

Солевой клапан является составным элементом реагентного бака, который устанавливается внутрь него для регулирования уровня воды. К данному клапану подключается гибкая трубка, ведущая к клапану управления. В процессе регенерации наполнителя реагент всасывается через солевой клапан и подается внутрь колонны. По завершении процедуры регенерации бак также через солевой клапан пополняется водой до его заполнения.

Технические характеристики солевого клапана VLAVE 1700:

• Тип солевого клапана: 1700
• Высота клапана: 1500 мм
• Объем солевого бака: 350-2000 л
• Минимальный диаметр солевой шахты: 95 мм

Ионообменная смола Purolite C100E

Наполнитель ионообменная смола выступает в качестве основного средства для снижения уровня жесткости воды в комплекте умягчения Runxin+Purolite. Смола представляет собой прозрачные гранулы 0,35-1,18 мм желтого цвета. Вода, проходящая через слой смолы, подвергается процессу ионного обмена, в ходе которого ионы кальция и магния замещаются ионами натрия, что приводит к снижения уровня жесткости воды. Для восстановления ионообменных свойств наполнителя требуется проведения процедуры его регенерации при помощи раствора соли NaCl.

Технические характеристики ионообменной смолы Purolite C100E:

• Внешний вид: прозрачные сферические зерна желтого оттенка
• Средний размер: 16х50 mesh (0,35-1,18мм)
• Содержание основного размера: 94%
• Насыпной вес: 850 гр/л
• Содержание воды (влажность), в Na+ форме: 46-50%
• Рабочая температура: макс. 140°С
• Пустое пространство над слоем: 70% от высоты слоя
• Высота слоя мин: 51см (до 100см)
• рН воды: 0 — 14
• Скорость воды при обратной промывке (20*С): 12-16м/ч
• Скорость воды при сервисе (20*С): 8-42м/ч
• Расширение слоя при обратной промывке снизу-верх: 50-70%
• Регенерация снизу-верх, раствор соли: 70-120грл
• Регенерация сверху-вниз, раствор соли: 120-250грл
• Концентрация раствора соли: 8-12%
• Линейная скорость при регенерации: 2-6,5мч

Гравий (фракция 2-5 мм)

Гравия используется в данной системе умягчения в качестве вспомогательного наполнителя, которым заполняется дно колонны до полного погружения под слой гравия нижнего дистрибьютора дренажной распределительной системы. Такая гравийная подложка обеспечивает защиту основного наполнителя от его вымывания в процессе эксплуатации системы в дренаж. Также гравий может использоваться в системах фильтрации воды в качестве самостоятельного фильтрующего наполнителя.

Трубка C.C.K. 1/2" TU-4W

Трубка с сечением 1/2" белого цвета используется в данном комплекте для соединения между собой ее элементов, в частности клапана управления через его реагентный выход и солевого клапана реагентной емкости. Трубка обладает высокой износостойкостью, достаточной гибкостью для использования ее в неудобных местах монтирования, а также легко поддается обработке и монтажу за счет использования цанговых фитингов.

Технические характеристики трубки Raifil 3/8" TU-3W:

• Диаметр: 1/2"
• Цвет: белый
• Материал: полиэтилен
