Комплект умягчения Runxin+Purolite до 9 м3/час

Комплект умягчения Runxin+Purolite производительностью до 9 м3/час предназначен для осуществления процедуры умягчения воды на промышленных предприятиях пищевой промышленности, производства очищенной воды и др.

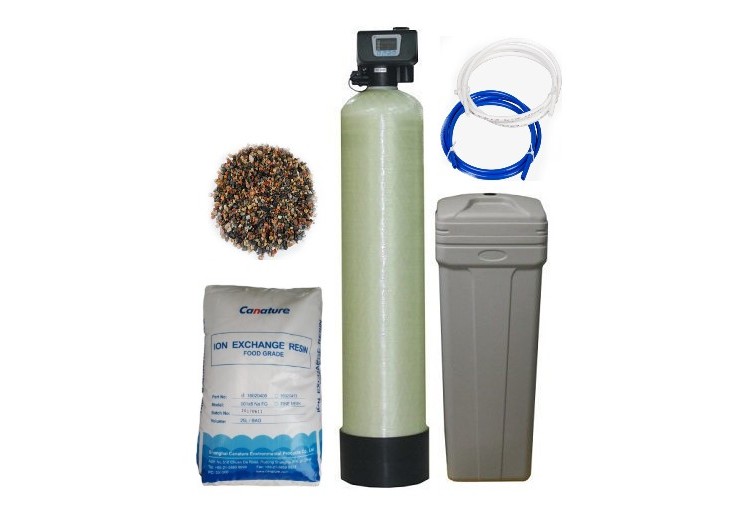

• клапан управления RUNXIN F74A3;
• колонна PY FRP 24x72;
• ионообменная смола Purolite C100E;
• Гравий (фракция 2-5 мм);
• солевой бак Canature BTR-200;
• трубка Raifil 3/8" TU-3W
• Солевой клапан Canature VALVE 1600 с поплавком.

В процессе умягчения воды участвует специальный наполнитель ионообменная смола, которая воздействует на соли жесткости, растворенные в воде, замещая ионы кальция и магния ионами натрия. Для постоянного поддержания наполнителя в рабочем состоянии используется процедура его регенерации при помощи раствора соли NaCl.

Клапан управления RUNXIN F74A3 на умягчение

Клапан управления устанавливается на колонну при помощи нижнего выхода с резьбой 4" для автоматизации всего процесса умягчения в данном комплекте. Данный клапан включает в себя систему распределения потоков воды, электронную плату управления процессом водоподготовки, а также дисплей и кнопки на его передней панели, при помощи которых пользователь настраивает его работу. Всего клапан управления имеет пять этапов работы в зависимости от направления потока воды внутри него: сервис, обратная промывка, регенерация наполнителя, прямая промывка, заполнение реагентного бака водой.

В корпус клапана управления встроен водный счетчик, при помощи которого клапан может запускать процедуру регенерации наполнителя по объему умягченной воды. Также может быть установлен режим регенерации по таймеру, который встроен в плату. Оба этих режима автоматически запускают процесс регенерации системы.

Технические характеристики клапана управления RUNXIN F74A3 на умягчение:

• Присоединительные размеры: реагентная линия-1/2", дренаж-1", вход/выход-2", посадочный-4"
• Производительность: 10 м3/час
• Рабочее давление воды: 1,5-6 бар
• Температура воды: 5-50 °С
• Подходящие корпуса фильтров: 10"-30"
• Водоподъемная трубка: 1.05" (27 мм)

Колонна (Стекловолокно) PY FRP 24х72

Колонна системы умягчения устанавливается на ровную поверхность в непосредственной близости к магистрали холодной воды. Внутрь колонны засыпается гравий и ионообменная смола. Колонная поставляется вместе с дренажной распределительной системой. Для установки клапана управления используется верхнее отверстие 4" с внутренней резьбой. Колонна обладает высокими показателями износостойкости и прочности, ввиду чего способна выдерживать давление до 10 бар.

Технические характеристики колонны FRP 24x72:

• Объем: 494 л
• Присоединительный размер: 4"
• Габариты: 1918х611 мм
• Вес: 44,1 кг
• Допустимая температура воды: 1–50 °С

Солевой бак Canature BTR-200

Солевой бак Canature на 200 л имеет круглую форму. Данный бак устанавливается рядом с системой умягчения и подключается к реагентному выходу клапана управления при помощи гибкой трубки. Внутри бака располагается фальшдно для соли, а также солевой поплавковый клапан, поставляющийся вместе с данным комплектом умягчения. Клапан отвечает за контроль над уровнем воды внутри бака, отсекая ее подачу по достижении необходимого объема. Заполнение таблетированной солью осуществляется пользователем вручную через его верхнюю крышку.

Технические характеристики солевого бака Canature BTS-200:

1. Материал: пластик
2. Габариты: 550х1160 мм
3. Объем: 200 л

Солевой клапан Canature VALVE 1600 с поплавком

Солевой клапан реагентной емкости используется в качестве вспомогательного элемента для контроля над уровнем воды внутри емкости. Во время процесса заполнения фидера вода из клапана управления поступает внутрь бака через данный клапан, который в нужный момент отсекает ее подачу. Через данный клапан также происходит забор готового реагента для проведения процедуры регенерации наполнителя в колонне.

Технические характеристики Canature VALVE 1600:

• Тип солевого клапана: 1700
• Подходящие корпуса фильтров: 13", 17", 22", 35"
• Высота клапана: 900 мм
• Объем солевого бака: 60-200 л
• Минимальный диаметр солевой шахты: 40 мм

Ионообменная смола Purolite C100E

Наполнитель C100E является основой для осуществления процесса умягчения в данном комплекте водоподготовки. Слой наполнителя засыпается внутрь колонны поверх подложки из гравия. Гранулы наполнителя имеют размер от 0,35 до 1,18 мм и представляют собой прозрачные зерна желтого цвета. В процессе умягчения воды смола осуществляет процедуру ионного обмена, замещая ионами натрия ионы кальция и магния. Со временем эффективность водоподготовки снижается, ввиду чего в системе умягчения предусмотрена процедура регенерации наполнителя с целью восстановления его ионообменных свойств при помощи раствора воды и соли NaCl.

Технические характеристики ионообменной смолы Purolite C100E:

• Внешний вид: прозрачные сферические зерна желтого оттенка
• Средний размер: 16х50 mesh (0,35-1,18мм)
• Содержание основного размера: 94%
• Насыпной вес: 850 гр/л
• Содержание воды (влажность), в Na+ форме: 46-50%
• Рабочая температура: макс. 140°С
• Пустое пространство над слоем: 70% от высоты слоя
• Высота слоя мин: 51см (до 100см)
• рН воды: 0 — 14
• Скорость воды при обратной промывке (20*С): 12-16м/ч
• Скорость воды при сервисе (20*С): 8-42м/ч
• Расширение слоя при обратной промывке снизу-верх: 50-70%
• Регенерация снизу-верх, раствор соли: 70-120грл
• Регенерация сверху-вниз, раствор соли: 120-250грл
• Концентрация раствора соли: 8-12%
• Линейная скорость при регенерации: 2-6,5мч

Гравий (фракция 2-5 мм)

Слой гравия укладывается на дно колонны до полного укрытия нижнего дистрибьютора дренажной распределительной системы. Получившаяся гравийная подушка выступает в качестве защитного слоя для основного наполнителя, предотвращая его вымывание в дренаж во время процесса сервиса или регенерации. Гравий может выступать в качестве самостоятельного наполнителя в системах фильтрации воды, очищая ее от механических загрязнений.

Трубка Raifil 3/8" TU-3W

Гибкая трубка белого цвета с диаметром 3/8" является соединительным элементом для частей комплекта умягчения воды. Трубка изготавливается из полипропилена, ввиду чего имеет хорошие показатели износостойкости и гибкости, а также легко поддается обработке. При помощи трубки происходит подключения реагентного бака к реагентному выходу клапана управления умягчением.

Технические характеристики трубки Raifil 3/8" TU-3W:

• Цвет: белый
• Материал: полиэтилен
• Диаметр: 3/8" (8 мм)
