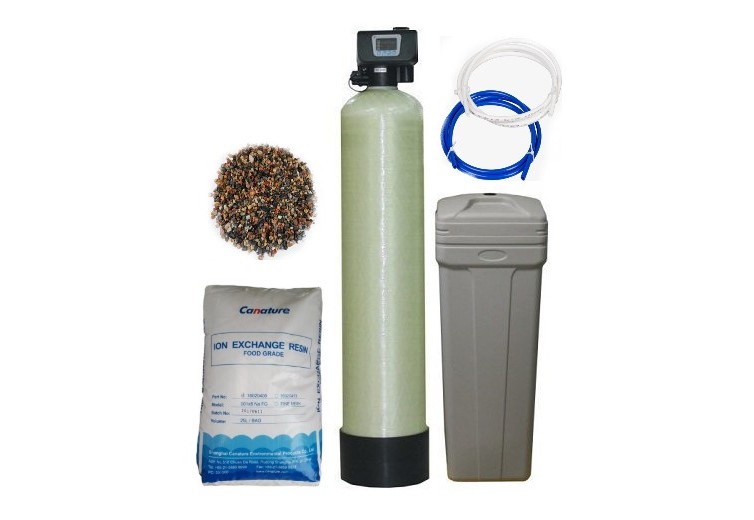

Комплект умягчения Runxin+Purolite до 4,5 м3/час

Комплект умягчения Runxin+Purolite до 4,5 м3/час предназначен для осуществления процедуры умягчения воды на промышленных предприятиях, занимающихся пищевым производством или водоподготовкой. Комплект включает в себя следующие составляющие:

• клапан управления RUNXIN F63B3;
• колонна PY FRP 18х65;
• ионообменная смола Purolite C100E;
• Гравий (фракция 2-5 мм);
• солевой бакCanature BTR-200 в комплекте с распределительной системой brine valve 434;
• трубка Raifil 3/8" TU-3W
• адаптер для колонны Raifil 2,5"- 4".

В ходе процесса умягчения воды наполнитель в виде ионообменной смолы выступает в качестве основы для удаления солей жесткости за счет ионного обмена - замещения ионов кальция и магния ионами натрия, которые содержатся в ионообменной смоле. Восстановление свойств наполнителя осуществляется за счет этапа регенерации солевым раствором.

Клапан управления RUNXIN F63B3 на умягчение

Клапан управления на умягчения устанавливается на колонну при помощи переходника 4"-2 1/2" и его нижнего выхода 2 1/2". Внутри клапана имеется система распределения потоков воды, включающая в себя пять режимов его работы: сервис, обратная промывка, регенерация наполнителя солевым раствором, прямая промывка, заполнение рагентного бака водой. За автоматизацию процесса умягчения отвечает встроенная в клапан электронная плата управления, программирование и настройка которой осуществляется пользователем вручную при помощи дисплея и кнопок на передней панели корпуса клапана.

Процедура регенерации наполнителя осуществляется в данном клапане либо по времени, либо по объему за счет встроенного водного счетчика. Пользователь вручную выбирает тип регенерации, после чего клапан в автоматическом режим начинает переключаться на этап регенерации.

Технические характеристики клапана управления RUNXIN F63B3 на умягчение:

• Максимальный поток: 4,5 м3/час
• Рабочее давление воды: 1,5-6 бар
• Температура воды: 5-50 °С
• Подключение к водопроводу, вход/выход: 1"
• Подключение к канализации, дренаж: 1/2"
• Подключение к фидеру, трубка: 3/8"
• Подключение к корпусу фильтра (колонне): 2,5" (8NPSM)
• Размеры подключаемых корпусов фильтра (колонн): 6"-18"
• Диаметр водоподъемной трубки: 1.05" (27 мм)

Колонна (Стекловолокно) PY FRP 18х65

Колонна типоразмера 18х65 устанавливается на ровную поверхность в непосредственной близости к магистрали холодной воды. Колонна заполняется слоем гравия и слоем ионообменной смолы. В комплекте с колонной поставляется дренажная распределительная система, при помощи которой происходит всасывание и подача воды из ее верхней или нижней части. Для перехода на минимальный верхний выход 2 1/2" используется вспомогательный адаптер. Максимальное давление внутри колонны может составлять до 10 бар за счет использования качественных композитных материалов, повышающих ее прочность и износостойкость.

Технические характеристики колонны FRP 18x65:

• Рабочее давление: 10,5 бар
• Рабочая температура: 1-50°C
• Габариты: 1722 х 491 мм
• Диаметр горловины: 4"
• Объем: 257 л
• Вес: 28,1 кг

Солевой бак Canature BTR-200

Солевой бак на 200 литров от компании Canature является вспомогательным элементом системы, который устанавливается рядом с колонной. Внутри бака находится солевой клапан Brine valve 434, позволяющий наполнять его, а также забирать реагентный раствор для его подачи в клапан управления с целью осуществления процедуры регенерации. Подключение бака осуществляется при помощи гибкой трубки, ведущей к реагентной линии клапан управления. Бак требует постоянного пополнения таблетированной солью, для чего пользователь должен снять верхнюю крышку.

Технические характеристики солевого бака Canature BTS-200:

• Материал: пластик
• Объем бака: 200 л
• Габариты: 550х550х1160 мм

Адаптер для колонны Raifil 2,5"- 4"

Предназначен для установки на верхнюю часть колонны с внутренней резьбой с целью осуществления перехода с резьбы 4" на резьбу 2 1/2" для установки на колонну клапана управления F63B3. Для повышения надежности соединения в комплекте с адаптером поставляется круглая резиновая прокладка. Данный адаптер подходит для любых колонн из нержавеющей стали или стекловолокна с верхним выходом 4".

Технические характеристики адаптера для колонны Raifil 2,5"- 4":

• Присоединительный размер к колонне: 4"
• Присоединительный размер к блоку управления: 2,5"

Ионообменная смола Purolite C100E

Ионообменный материал компании Purolite выступает в качестве основного наполнителя в данном комплекте умягчения, который отвечает за процесс умягчения холодной воды. В процессе взаимодействия воды с наполнителем происходит процесс ионного обмена, заключающийся в замещении ионов солей жесткости кальция и магния ионами натрия. Данный наполнитель может обрабатывать воду даже высоким уровнем сульфатов при потере обменной емкости. Для восстановления свойств ионообменной смолы требуется проведение процедуры регенерации при помощи раствора NaCl.

Технические характеристики ионообменной смолы Purolite C100E:

• Внешний вид: прозрачные сферические зерна желтого оттенка
• Средний размер: 16х50 mesh (0,35-1,18мм)
• Содержание основного размера: 94%
• Насыпной вес: 850 гр/л
• Содержание воды (влажность), в Na+ форме: 46-50%
• Рабочая температура: макс. 140°С
• Пустое пространство над слоем: 70% от высоты слоя
• Высота слоя мин: 51см (до 100см)
• рН воды: 0 — 14
• Скорость воды при обратной промывке (20*С): 12-16м/ч
• Скорость воды при сервисе (20*С): 8-42м/ч
• Расширение слоя при обратной промывке снизу-верх: 50-70%
• Регенерация снизу-верх, раствор соли: 70-120грл
• Регенерация сверху-вниз, раствор соли: 120-250грл
• Концентрация раствора соли: 8-12%
• Линейная скорость при регенерации: 2-6,5мч

Гравий (фракция 2-5 мм)

Гравий используется в качестве вспомогательного наполнителя, укладывающегося на дно колонны в качестве подложки для ионообменной смолы. Данный слой гравия полностью укрывает нижний дистрибьютор дренажной распределительной системы, защищая тем самым наполнитель от его вымывания в дренаж. Также гравий может быть использован в качестве самостоятельного наполнителя для фильтрации воды от взвешенных частиц.

Трубка Raifil 3/8" TU-3W

Гибкая трубка 3/8" используется в данном комплекте для соединения между собой его элементов, в частности клапана управления через его реагентный выход и солевого бака через выход солевого клапана. Трубка обладает достаточной гибкостью для использования ее в неудобных местах, а также легкостью монтирования при помощи цанговых фитингов/коннекторов.

Технические характеристики трубки Raifil 3/8" TU-3W:

• Цвет: белый
• Материал: полиэтилен
• Диаметр: 3/8" (8 мм)
