Комплект умягчения Runxin+Purolite до 12 м3/час

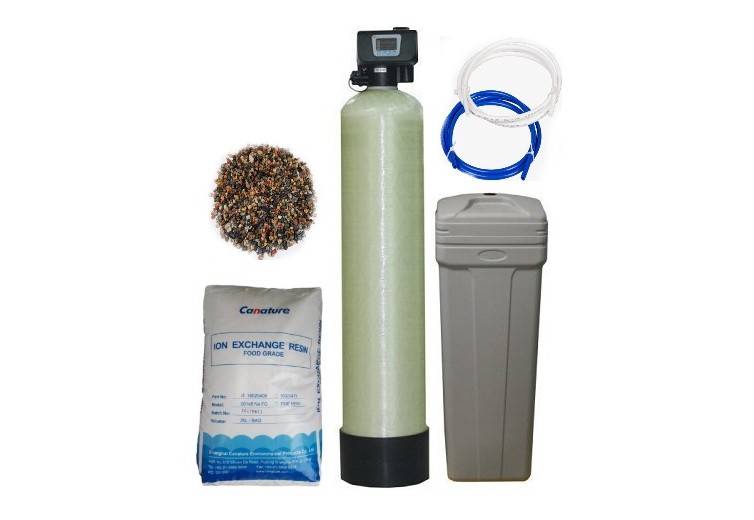

Комплект умягчения Runxin+Purolite производительностью до 12 м3/час устанавливается на пищевых промышленных предприятиях, предприятиях для водоподготовки и др. Данный комплект включает в себя следующие составляющие:

• клапан управления RUNXIN F77A3;
• колонна PY FRP 30x72;
• ионообменная смола Purolite C100E;
• Гравий (фракция 2-5 мм);
• солевой бак Canature BTR-350;
• трубка C.C.K. 1/2" TU-4W
• Солевой клапан VALVE 1700.

Данная система умягчения воды основывается на процессе ионного обмена, заключающегося в замещении ионов солей жесткости кальция и магния ионами натрия в процессе водоподготовки. Ионообменный наполнитель обладает ограниченным ресурсом, ввиду чего в системе предусмотрена процедура его регенерации при помощи реагентного раствора.

Клапан управления RUNXIN F77A3 на умягчение

Клапан управления компании Runxin на умягчение используется в качестве основного элемента автоматизации системы умягчения воды. Внутри данного клапана установлена система распределения потоков воды, при помощи которой происходит переключение режимов его работы: сервис, обратная промывка, регенерация ионообменной смолы, прямая промывка, заполнение фидера. За автоматическое переключение режимов отвечает электронная плата управления, настройка которой осуществляется пользователем вручную при помощи дисплея и кнопок на съемном пульте клапана.

Клапан обладает встроенным таймером, а также водным счетчиком. В зависимости от этого пользователь может установить регенерацию по времени или по объему, после чего клапан будет автоматически переключаться в режим регенерации по достижении определенного объема воды или по истечении времени.

Технические характеристики клапана управления RUNXIN F77A3 на умягчение:

• Присоединительные размеры: реагентная линия-3/4", дренаж-1 1/2", вход/выход-2", посадочный-4"
• Производительность: 18 м3/час
• Рабочее давление воды: 1,5-6 бар
• Температура воды: 5-50 °С
• Подходящие корпуса фильтров: 14"-42"
• Водоподъемная трубка: 1 1/2" (50 мм)

Колонна (Стекловолокно) PY FRP 30х72

Колонна является основой для все системы. Внутри колонны находится гравий и умягчительный наполнитель, а также дренажная распределительная система. На верхнее отверстие колонны устанавливается клапан управления при помощи резьбового соединения 4". Установка колонны осуществляется на ее пластиковый поддон в виде треноги на ровную поверхность. При производстве колонны используются различные композитные материалы, стекловолокно и эпоксидная смола, за счет чего повышается ее прочность и износостойкость.

Технические характеристики колонны FRP 30x72:

• Объем: 717 л
• Присоединительный размер: 4"
• Габариты: 1895х781 мм
• Вес: 60 кг
• Допустимая температура воды: 1–50 °С

Солевой бак Canature BTR-350

Круглый солевой бак компании Canature на 350 литров предназначен для приготовления и хранения реагентного раствора внутри него. Для этого применяется вода и таблетированная соль NaCl, которая пополняется пользователем вручную через верхнюю крышку бака по мере ее растворения. Внутри бака располагается фальшдно, а также солевой поплавковый клапан, при помощи которого происходит заполнение бака водой до определенного уровня, а также его осушение до минимального объема реагента во время процедуры регенерации наполнителя.

Технические характеристики солевого бака Canature BTS-350:

1. Материал: пластик
2. Габариты: 750х1275 мм
3. Объем: 350 л

Солевой клапан VALVE 1700

Солевой клапан применяется для регулирования уровня жидкости внутри реагентного бака. Данный клапан устанавливается внутрь солевой шахты реагентной емкости и подключается при помощи гибкой трубки к реагентному выходу клапана управления. Во время процедуры заполнения фидера вода поступает через данный клапан в бак, пока не достигнет определенного уровня. Во время регенерации наполнителя вода через данный клапан подается в колонну, пока в баке не останется минимальный ее объем.

Технические характеристики солевого клапана VLAVE 1700:

• Тип солевого клапана: 1700
• Высота клапана: 1500 мм
• Объем солевого бака: 350-2000 л
• Минимальный диаметр солевой шахты: 95 мм

Ионообменная смола Purolite C100E

Ионообменный наполнитель компании Canature используется как в небольших, так и в промышленных системах умягчения воды в качестве основного умягчительного материала. Данный наполнитель представляет собой прозрачные гранулы желтого цвета размера 16х50 mesh. Во время умягчения воды происходит процесс ионного обмена, заключающийся в том, что ионы солей жесткости магния и кальция замещаются ионами натрия, которые содержатся в гранулах смолы. Для восстановления свойств наполнителя требуется проведение процедуры регенерации при помощи реагентного раствора, получаемого из таблетированной соли NaCl и воды.

Технические характеристики ионообменной смолы Purolite C100E:

• Внешний вид: прозрачные сферические зерна желтого оттенка
• Средний размер: 16х50 mesh (0,35-1,18мм)
• Содержание основного размера: 94%
• Насыпной вес: 850 гр/л
• Содержание воды (влажность), в Na+ форме: 46-50%
• Рабочая температура: макс. 140°С
• Пустое пространство над слоем: 70% от высоты слоя
• Высота слоя мин: 51см (до 100см)
• рН воды: 0 — 14
• Скорость воды при обратной промывке (20*С): 12-16м/ч
• Скорость воды при сервисе (20*С): 8-42м/ч
• Расширение слоя при обратной промывке снизу-верх: 50-70%
• Регенерация снизу-верх, раствор соли: 70-120грл
• Регенерация сверху-вниз, раствор соли: 120-250грл
• Концентрация раствора соли: 8-12%
• Линейная скорость при регенерации: 2-6,5мч

Гравий (фракция 2-5 мм)

Гравий выполняет роль вспомогательного наполнителя, которым заполняется дно колонны до полного погружения нижнего дистрибьютора дренажной распределительной системы под данный слой. Такая гравийная подушка позволяет защитить основной наполнитель от его вымывания из системы во время процедуры умягчения или регенрации, а также нормализует поток воды. Опционально гравий может быть использован в качестве самостоятельного фильтрующего наполнителя.

Трубка C.C.K. 1/2" TU-4W

Гибкая трубка белого цвета из полипропилена выступает в данной системе в качестве соединительного элемента. При помощи трубки происходит подключение солевого бака к клапану управления. Трубка имеет сечение 1/2". Особенностью полиэтиленовой трубки является ее высокая износостойкость, а также простота ее монтажа при помощи цанговых фитингов.

Технические характеристики трубки Raifil 3/8" TU-3W:

• Диаметр: 1/2"
• Цвет: белый
• Материал: полиэтилен
