Комплект умягчения Runxin+Purolite до 1,5 м3/час

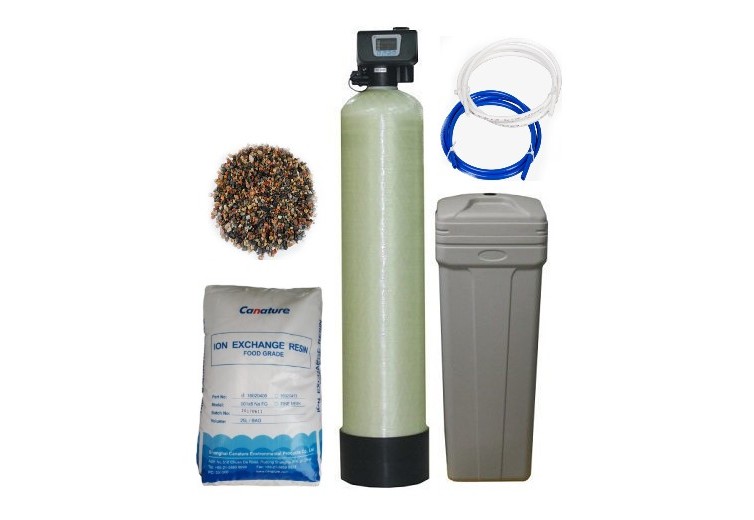

Комплект умягчения Runxin+Purolite производительностью 1,5 м3/час предназначен для осуществления процедуры умягчения холодной воды в частном доме, ресторане или небольшом производстве. Данная система умягчения включает в себя все необходимые элементы для ее работы:

• клапан управления RUNXIN F63B3;
• колонна PY FRP 12х52;
• ионообменная смола Purolite C100E;
• Гравий (фракция 2-5 мм);
• солевой бак Canature BTS-70 в комплекте с распределительной системой;
• трубка Raifil 3/8" TU-3W.

Для умягчения воды используется специальный наполнитель в виде ионообменной смолы Purolie C100E, который в процессе водоподготовки влияет на структуру солей жесткости, заменяя ионы магния и кальция на ионы натрия. В комплекте присутствует все необходимое оборудование для проведения процедуры регенерации данного наполнителя при помощи раствора соли NaCl (таблетированная соль покупается отдельно в качестве расходного материала).

Клапан управления RUNXIN F63B3 на умягчение

Является основой для проведения процедуры умягчения воды, которая отвечает за полную автоматизацию процесса. Внутрь клапана встроена распределительная система, управляющая потоком воды внутри корпуса. От направления потока воды зависит текущий режим работы клапана управления: сервис, обратная промывка, регенерация наполнителя раствором соли, прямая промывка, заполнение реагентного бака. Встроенная электронная плата управления настраивается пользователем при помощи LED-дисплея и кнопок, расположенных на передней панели корпуса клапана.

Для осуществления процедуры регенерации наполнителя клапан управления может быть настроен пользователем на работу как по объему, так и по таймеру. После установки типа регенерации клапан в автоматическом режиме будет промывать наполнитель реагентным раствором через определенные промежутки времени или по истечении заданного объема воды.

Технические характеристики клапана управления RUNXIN F63B3 на умягчение:

• Максимальный поток: 4,5 м3/час
• Рабочее давление воды: 1,5-6 бар
• Температура воды: 5-50 °С
• Подключение к водопроводу, вход/выход: 1"
• Подключение к канализации, дренаж: 1/2"
• Подключение к фидеру, трубка: 3/8"
• Подключение к корпусу фильтра (колонне): 2,5" (8NPSM)
• Размеры подключаемых корпусов фильтра (колонн): 6"-18"
• Диаметр водоподъемной трубки: 1.05" (27 мм)

Колонна (Стекловолокно) PY FRP 12х52

Выступает в роли резервуара для фильтрующего наполнителя, внутри которого происходят все основные процессы работы системы умягчения: умягчение воды, промывка наполнителя, регенерация наполнителя. Колонна имеет верхний выход с внутренней резьбой 2 1/2" для установки на нее клапана управления. За счет использования композитных материалов и эпоксидной смолы для наружной обмотки колонна имеет высокие показатели износостойкости и выдерживает пиковое давление до 10 бар.

Технические характеристики колонны FRP 12x52:

• Рабочее давление: 10,5 бар
• Рабочая температура: 1-50°C
• Габариты: 1338 х 315 мм
• Диаметр горловины: 2,5"
• Объем: 84,7 л
• Вес: 8,63 кг

Солевой бак Canature BTS-70

Подключается к реагентному выходу клапана управления при помощи гибкой трубки и устанавливается в непосредственной близости с колонной умягчения. Данный бак предназначен для подготовки реагентного раствора путем растворения таблетированной соли NaCl в воде. Для контроля за уровнем наполнения водой в нем присутствует поплавковый отсечной механизм. Заполнение солью производится пользователем вручную по мере ее растворения и расходования раствора для регенерации наполнителя.

Технические характеристики солевого бака Canature BTS-70:

• Материал: пластик
• Объем бака: 70 л
• Длина: 332 мм
• Ширина: 332 мм
• Высота: 880 мм
• Вес: 3,9 кг

Ионообменная смола Purolite C100E

Является единственным и основным фильтрующим наполнителем для данной системы умягчения. Данная смола засыпается внутрь колонны поверх подушки из гравия. В процессе умягчения вода через верхний выход попадает внутрь колонны, проходит через весь объем смолы и забирается через нижний всасывающий выход. В процессе умягчения смола влияет на структуру солей жесткости, заменяя ионы магния и кальция на ионы натрия, доводя качество исходной воды до значений 3 мг-экв/литр или 150 мг/л по CaCO3. Для регенерации данной смолы используется регантный раствор, полученный из воды и соли NaCl.

Технические характеристики ионообменной смолы Purolite C100E:

• Внешний вид: прозрачные сферические зерна желтого оттенка
• Средний размер: 16х50 mesh (0,35-1,18мм)
• Содержание основного размера: 94%
• Насыпной вес: 850 гр/л
• Содержание воды (влажность), в Na+ форме: 46-50%
• Рабочая температура: макс. 140°С
• Пустое пространство над слоем: 70% от высоты слоя
• Высота слоя мин: 51см (до 100см)
• рН воды: 0 — 14
• Скорость воды при обратной промывке (20*С): 12-16м/ч
• Скорость воды при сервисе (20*С): 8-42м/ч
• Расширение слоя при обратной промывке снизу-верх: 50-70%
• Регенерация снизу-верх, раствор соли: 70-120грл
• Регенерация сверху-вниз, раствор соли: 120-250грл
• Концентрация раствора соли: 8-12%
• Линейная скорость при регенерации: 2-6,5мч

Гравий (фракция 2-5 мм)

Гравий засыпается на дно колонны до полного покрытия нижнего дистрибьютора. Данная гравийная подложка выполняет несколько функций, связанных с процессом умягчения воды в колонне: равномерно распределяет поток воды в колонне, а также защищает гранулы ионообменной смолы или иного наполнителя от их вымывания через нижний дистрибьютор. Дополнительно гравий может применяться также в качестве самостоятельного фильтрующего элемента, удаляющего взвешенные частицы загрязнений из воды. Средний размер частиц гравия составляет от 2 до 5 мм.

Трубка Raifil 3/8" TU-3W

Трубка 3/8" белого цвета выполняет соединительную функцию в данной системе водоподготовки. При помощи данной трубки происходит присоединение солевого бака к реагентному выходу клапана управления. За счет своих свойств трубка обладает достаточной гибкостью для удобства ее монтирования, а также достаточной прочностью и износостойкостью. Для крепления трубки используются специальные быстросъемные коннекторы (JACO, John Guest).

Технические характеристики трубки Raifil 3/8" TU-3W:

• Цвет: белый
• Материал: полиэтилен
• Диаметр: 3/8" (8 мм)
